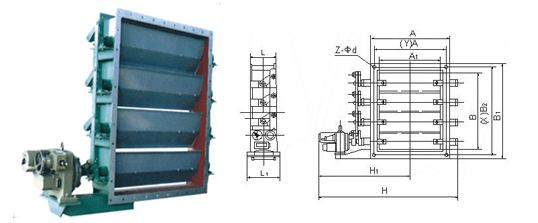

双层百叶窗挡板门, SGD双层百页窗挡板门,脱硫脱

百叶窗挡板门设计风压200Pa,因风道内含有二氧化硫腐蚀,风门门体材质选用SS304材料制造,百叶窗挡板门每组风门直接与电动装置相连,无间隙,开关灵活到位。...
  • 销售热线:
    0317-8287218
  • 图文传真:
    0317-8287218
  • 在线咨询:
    2957751720
  • 产品说明


    百叶窗挡板门设计风压200Pa,因风道内含有二氧化硫腐蚀,风门门体材质选用SS304材料制造,百叶窗挡板门每组风门直接与电动装置相连,无间隙,开关灵活到位,百叶窗挡板门开关到位时有   的多功能限位装置,定位准确无误,风门关闭密封采用特殊材料,在百叶窗挡板门门架内四周设有槽钢U型槽内填满硅橡胶或者耐高温耐腐蚀材料。

    百叶窗挡板门风道内含有二氧化硫腐蚀,风门门体材质选用SS304材料制造,每组风门直接与电动装置相连,无间隙,开关灵活到位,百叶窗挡板门开关到位时有   的多功能限位装置,配电系统能与DCS接轨,达到自动化运行效果。

    百叶窗挡板门的门板四周设有竖立密封带,百叶窗挡板门关闭时竖立密封带和门架四周的U型槽钢进行配合密封,达到无漏效果,百叶窗挡板门轴两端轴瓦轴封轴套采用两种不同耐腐蚀耐高温材料制作,长期使用不卡涩,不腐蚀,开关自如。一、概述:

    烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。

    二、详细说明:

    一. 产品概述

    烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。

    风门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封空气进行气密封,实现隔离关断烟气的作用。

    二. 性能特点

    1. 采用单轴驱动双百叶窗式挡板结构,双层叶片中间设计有导入密封空气的密封室,将高于烟气压力的密封空气通入挡板,使双层挡板之间形成密封空气隔离层,阻断烟气流的通过。

    2. 风门启闭时间≤60S(可根据用户要求选定)。

    3. 外部设计有连杆机构,使数个叶片同步开启或关闭。

    4. 双百叶窗式挡板门设计结构合理,叶片刚性好,运行稳定可靠,百叶窗式挡板叶片密封型式:弹性密封和气密封。

    5. 双挡板上设计安装有密封风入口阀,通入密封空气后,挡板门密封效率为:100%

    6. 驱动方式:气动或电动

    7. 驱动装置通常采用直联式与风门连接安装。

    8. 电动装置采用机电一体化产品,具有力矩保护和限位装置并能远方控制操作,电动装置还具有手、电动切换功能以备安装调试、检修时使用。

    9. 风门与管道的连接方式:法兰密封焊连接或法兰螺栓连接。

    10.密封风系统的密封风机和电加热器可由我方选型后成套提供。

    三. 技术参数

    1. 烟道截面:W(宽)×H(高)×L(厚);

    2. 适用介质:冷热烟气;

    3. 设计耐温:≤300℃;

    4. 设计压力:±8500Pa;

    5. 烟气内外泄漏率:“0”

    6. 驱动方式:电动或气动;

    7. 电源和控制要求:由用户选定。

    四.供货范围

    包括风门本体、密封风入口阀、驱动装置(电动装置或气动装置)和其它附件,密封风机和电加热器可成套供货。

    五.订货须知

    1. 提供烟道接口尺寸及管道的安装位置(水平管道或立式管道);

    2. 烟气参数;

    3. 启闭时间要求;

    4. 连接方式:法兰平面对焊连接或法兰螺栓连接;

    5. 防腐蚀材质要求(镍基合金或耐酸不锈钢);

    6. 操作方式:电动或气动(驱动装置品牌要求);

    7. 风门在管道中的用途及位置;

    8. 订货前供方提供安装总图给需方确认。

    双层烟气挡板阀又称脱硫烟气挡板门双层百页窗式挡板风门,用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中,风门通常采纳百页窗式双层挡板布局,关断时双层挡板之间通入密封气氛截止气密封,实现隔绝关断烟气的感导。



           SGD双层百页窗挡板布局共性



           1. 采纳单轴驱动双百页窗式挡板布局,双层叶片两头筹划有导入密封气氛的密封室,将高于烟气压力的密封气氛通入挡板,使双层挡板之间形成密封气氛隔绝层,阻断烟气流的颠末。

           2. 风门启闭工夫≤60S(可根据用户请求选定)。

           3. 内部筹划有连杆机构,使数个叶片同步封锁或解锁。

           4. 双百页窗式脱硫挡板门筹划布局公道,叶片刚性好,运行稳定可靠,百页窗式挡板叶片密封型式:弹性密封良善密封。

           5. 双挡板上筹划安装有密封风出口阀,通入密封气氛后,挡板门密封屈就为:100%

           6. 驱动动作:气动或电动

           7. 驱动放置通常采纳直联式与风门联接安装。

           8.电动放置采纳机电1体化产物,存在力矩体贴和限位放置并能远方管教操作,电动放置还存在手、电动切换效率以备安装调试、查验时垄断。

           9. 风门与管道的联接动作:法兰密封焊联接或法兰螺栓联接。



           SGD双层百页窗挡板技能参数



           1. 烟道截面:W(宽)×H(高)×L(厚);

           2. 适用介质:冷热烟气挡板门;

           3. 筹划耐温:≤300℃;

           4. 筹划压力:±八500Pa

           5. 烟气内外泄露率:“0”

           6. 驱动动作:电动或气动;

           7. 电源和管教请求:由用户选定。
